EC Serie
Tapas para conectores roscados

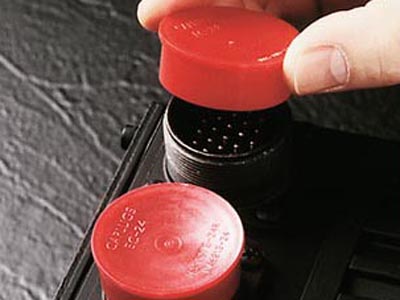

Las tapas Serie EC se ajustan a los conectores Serie Champ 050 de 36 y 86 clavijas y los conectores de tipo Champ de 50 clavijas. Se diseñaron para facilitar la colocación y extracción en áreas de acceso difícil.
- Se pueden instalar sobre roscas o superficies cilíndricas.
Material: Polietileno de baja densidad
Temperatura de servicio: -94 a 175 °F (-70 a 79 °C)
Color estándar: Rojo
Especificación de aplicación: NAS 831
Para obtener información sobre otros materiales y colores, llámanos al 800.880.4539.
| N.° de artículo | Según el tamaño nominal de la rosca de la tapa | Dim A (pulg.) | Dim B (pulg.) | Dim C (pulg.) | Dim D (pulg.) | |
|---|---|---|---|---|---|---|
| EC-4 | 1/4 | 0.246 | 0.48 | 0.50 | 0.31 | |
| EC-M8 | M8 | 0.309 | 0.55 | 0.56 | 0.37 | |
| EC-5 | 5/16 | 0.308 | 0.55 | 0.56 | 0.37 | |
| EC-6 | 3/8 | 0.369 | 0.62 | 0.50 | 0.43 | |
| EC-8 | 1/2 | 0.480 | 0.74 | 0.50 | 0.54 | |
| EC-9 | 9/16 | 0.551 | 0.78 | 0.44 | 0.61 | |
| EC-10 | 5/8 | 0.605 | 0.84 | 0.50 | 0.66 | |
| EC-12 | 3/4 | 0.720 | 0.97 | 0.50 | 0.77 | |
| EC-14 | 7/8 | 0.850 | 1.13 | 0.50 | 0.90 | |
| EC-15 | - | 0.930 | 1.20 | 0.50 | 1.01 | |
| EC-16 | 1 | 0.973 | 1.22 | 0.50 | 1.03 | |
| EC-18 | 1-1/8 | 1.093 | 1.33 | 0.56 | 1.15 | |
| EC-19 | 1-3/16 | 1.188 | 1.40 | 0.56 | 1.23 | |
| EC-20 | 1-1/4 | 1.231 | 1.47 | 0.56 | 1.30 | |
| EC-22 | 1-3/8 | 1.340 | 1.59 | 0.56 | 1.41 | |
| EC-23 | 1-7/16 | 1.428 | 1.65 | 0.56 | 1.46 | |
| EC-24 | 1-1/.2 | 1.463 | 1.70 | 0.56 | 1.53 | |
| EC-25 | 1-9/16 | 1.528 | 1.73 | 0.48 | 1.59 | |
| EC-26 | 1-5/8 | 1.613 | 1.91 | 0.55 | 1.71 | |
| EC-28 | 1-3/4 | 1.715 | 1.95 | 0.56 | 1.79 | |
| EC-32 | 2 | 1.965 | 2.22 | 0.56 | 2.04 | |
| EC-36 | 2-1/4 | 2.215 | 2.43 | 0.60 | 2.29 | |
| EC-40 | 2-1/2 | 2.456 | 2.68 | 0.62 | 2.52 | |
| EC-44 | 2-3/4 | 2.720 | 2.96 | 0.60 | 2.81 | |
| EC-48 | 3 | 2.960 | 3.23 | 0.60 | 3.05 | |
| EC-64 | 4 | 3.940 | 4.16 | 1.00 | 4.00 | |
| EC-80 | 5 | 4.944 | 5.12 | 1.25 | 5.00 | |
