PZC Serie
Tapas con manga para extremos de tubos

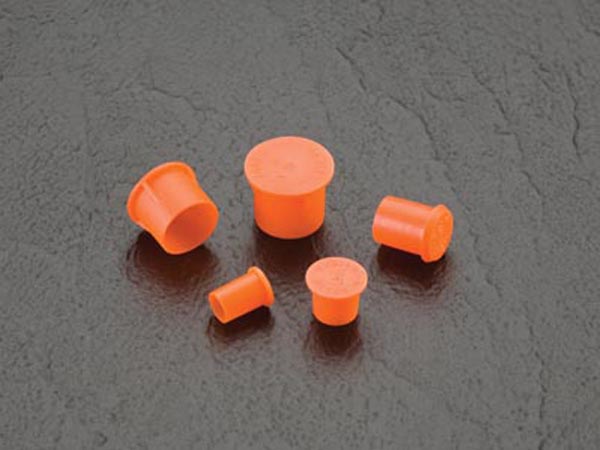

Las tapas con manga Serie PZC para extremos de tubos se diseñaron para proteger roscas unificadas, pero se pueden usar también en accesorios con o sin rosca. La parte superior bridada facilita y agiliza la extracción.
- Se pueden usar como tapa o tapón.
Material: Polietileno de baja densidad
Temperatura de servicio: -94 a 175 °F (-70 a 79 °C)
Color estándar: Naranja
Nota: PZC-3, PZC-5, PZC-7A y PZC-10 tienen cuatro refuerzos verticales externos

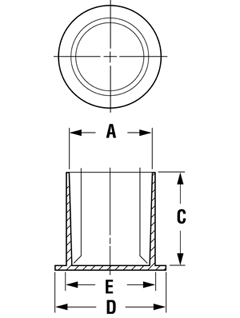

| N.° de artículo | Según el tamaño de la rosca de la tapa | Dim A (pulg.) | Dim C (pulg.) | Dim D (pulg.) | Dim E (pulg.) | |
|---|---|---|---|---|---|---|
| PZC-1 | 3/8 | 0.360 | 0.66 | 0.53 | 0.42 | |
| PZC-3 | 7/16 | 0.430 | 0.56 | 0.62 | 0.49 | |
| PZC-912 | 9/16 | 0.551 | 0.83 | 0.75 | 0.61 | |
| PZC-5-1 | 5/8 | 0.605 | 0.47 | 0.81 | 0.66 | |
| PZC-5 | 5/8 | 0.605 | 0.75 | 0.81 | 0.66 | |
| PZC-6 | 11/16 | 0.627 | 0.47 | 0.94 | - | |
| PZC-71 | - | 0.785 | 0.58 | 1.00 | 0.86 | |
| PZC-7A | - | 0.780 | 0.72 | 1.00 | 0.84 | |
| PZC-8A | 13/16 | 0.795 | 0.63 | 1.05 | 0.85 | |
| PZC-9 | - | 0.780 | 0.92 | 1.12 | 0.84 | |
| PZC-10 | 7/8 | 0.845 | 0.83 | 1.14 | 0.90 | |
